产品和服务：材料制造部
时间： 2013-02-28
来源: Handan Huiqiao Compound Material Technology Co.,Ltd.
浏览次数: 1171
◆主要产品：
●新型呋喃树脂自硬砂工艺材料；
●碱性、冷芯盒和覆膜砂用酚醛树脂工艺材料；
●砂型、金属型、消失模用水基和醇基涂料；
●脱模剂、脱硫剂、封箱泥膏、粘结剂等铸造辅助材料。
●铬铁、硅铁等铁合金
HQF系列新型环保呋喃树脂

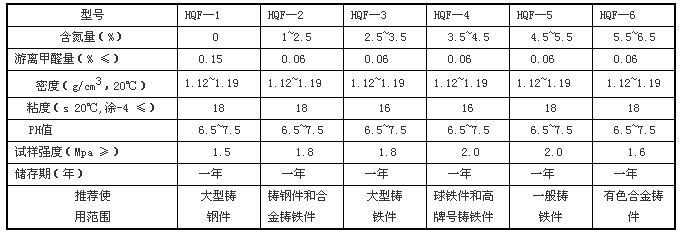

●产品性能规格
●产品特点：
1、气味小：无苯酚且游离甲醛含量低于0.09%，近似无醛，明显改善工作环境，是新型环保树脂标志之一。
2、粘度低：粘度低于18s，定量准确，特别适合连续式混砂机作业。
3、强度高，使用成本低：无需客户加入增强剂，在同等加入量情况下，强度提高20%以上，是新型环保树脂标志之二。
4、固化速度快：可使用时间长，起模时间短（小于30min），可使用时间∕起模时间≥0.5，强度建立快（2h强度大于0.5MPa），是新型环保树脂标志之三。
●使用参考：
1、使用时无需加入附加物。
2、混砂方法：先加固化剂混10秒，再加树脂混10秒，混匀后立即使用，不可长时间放置。如非高速混砂机可适当延长混砂时间。
3、配比：砂：树脂：固化剂=100：（0.8~1.6）：（树脂量的0.3~0.7），视型砂质量、环境温度和工艺要求调节。
4、应根据不同型号树脂、环境温度和工艺要求选择不同型号的固化剂。
●注意事项：
1. 本品与固化剂等酸类直接混合产生爆炸，使用防爆型的通风系统和设备，现场配备消防器材及泄露应急处理设备。
2. 本品有刺激性，操作者必须穿戴防护用品。
3. 倒空的容器不经彻底清洗严禁切割及受热。
4. 储存、使用场地应阴凉、通风，远离火种、热源。
●包装规格：铁桶/塑桶，净重：240/1000 公斤/桶
HQG系列呋喃树脂用固化剂

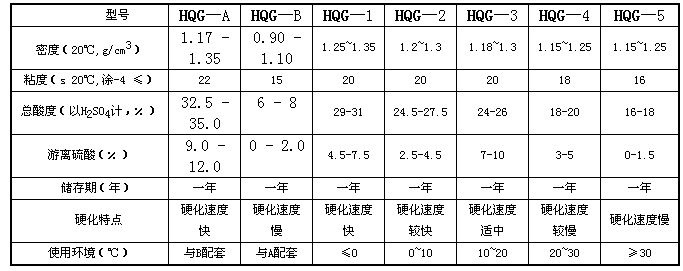

●产品性能规格
●产品特点：气味小、粘度低、固化速度易于调节、抗湿性好。
●使用参考和注意事项：
1、 固化剂的选择：按工艺要求和环境温度选择不同型号固化剂，加入量一般为树脂量的30~70%。
2、 固化速度的控制：
正常固化速度根据铸件大小控制在10-90分钟之间，以20-40分钟脱模为宜，固化速度过慢，适当增加固化剂的加入量（一般不宜超过70%）或更换固化速度更快的固化剂；固化速度过快，适当减少固化剂的加入量（一般不宜低于30%）或更换固化速度更慢的固化剂。
3、应储存于阴凉、通风处，应保持包装完好、密封，远离火种、热源；与呋喃树脂直接混合会发生爆炸，严禁与树脂、糠醇、碱类物质、食用化学品混储；避免与皮肤接触。
● 包装规格：塑桶，净重：25/30/1000 公斤/桶
铸造涂料

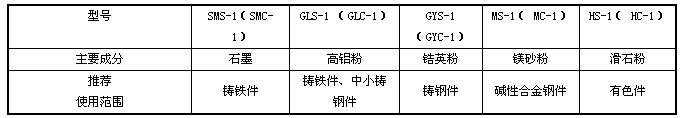

1、砂型铸造用水基（醇基）涂料
2、专用涂料
离心铸造用涂料；消失模铸造用涂料；V法铸造用涂料；金属型涂料；球铁件防渗硫涂料；应用于镶铸钢管的防渗碳保护性涂料等专用涂料。
●产品特点：
1、 悬浮稳定性好，含固量高，不结块，无死沉淀；
2、 流变性优异，涂刷均匀，涂层表面光洁致密；
3、 涂层附着强度高，抗粘砂性强，易剥落清理。
●使用参考和注意事项：
1、适用于刷涂和喷涂，使用前充分搅拌均匀，直接刷或喷涂于铸型表面，对厚大件和易粘砂部位可涂刷两遍。水基涂料烘干温度150-180℃，烘干时间40-60分钟，也可用喷灯烘烤或自然干燥；醇基涂料可用醇类溶剂调整粘度。
2、水基涂料室温下储存，避免过冷或过热，以防变质；醇基涂料含有易燃溶剂，储存和使用时应远离火源和热源，点燃时应使涂料桶远离砂型2米以外，不用时应密封存放，以防溶剂挥发。
●包装规格：塑桶，净重：30 公斤/桶
